高精度X-Ray檢測設備,全面提升生產線檢測效率
X-Ray、3D X-Ray、In-line X-Ray、AXI Ray、CT X-Ray

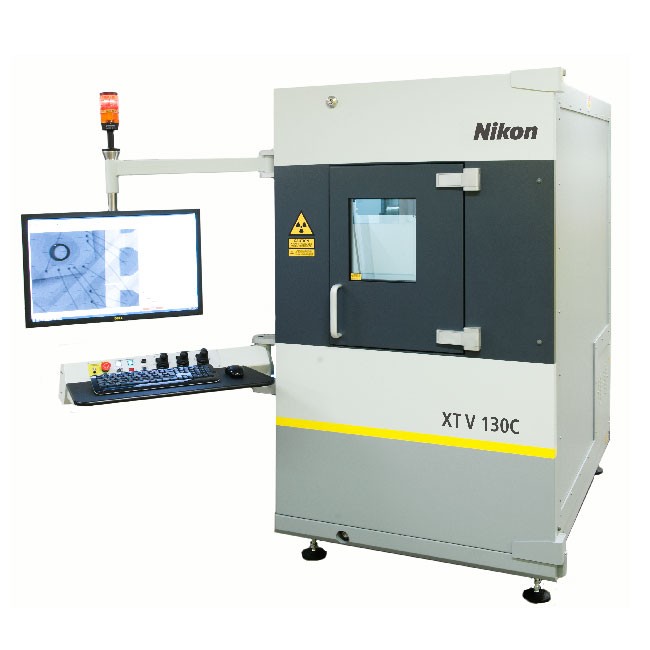

【Nikon】XT V 130C
The XT V 130C is a highly flexible and cost-effective electronics and semiconductor inspection system. The system features a 130kv / 10 watt Nikon Metrology manufactured source, a globally recognized open tube design with integrated generator, and a high - resolution imaging chain.

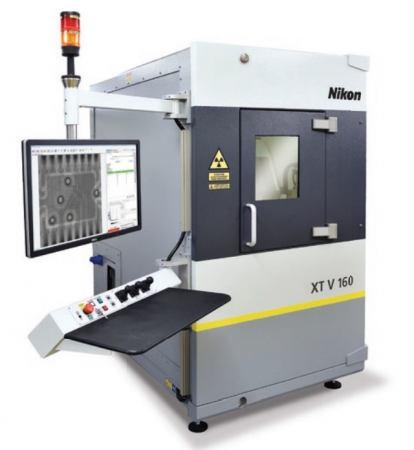

【Nikon】XT V 160
XT V 160 是專為生產線和故障分析實驗室而設計的非破壞性穿透式檢測系統。使用精密操縱桿,系統使用者可控制 5 軸移動載物平台。即時X射線使他們能夠直覺式地瀏覽複雜的印刷電路板和電子元件,並快速跟蹤缺陷。在自動檢測模式下,可以以最高流通量來檢測樣品。

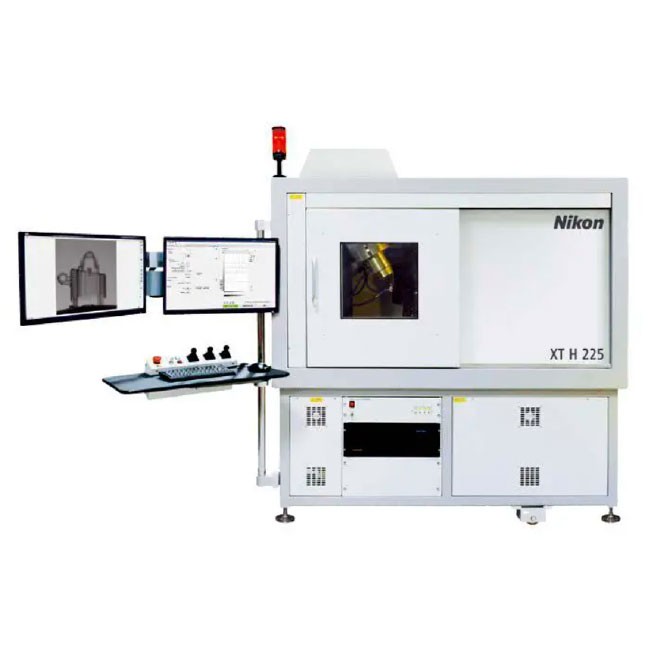

【Nikon】XT H 160/225

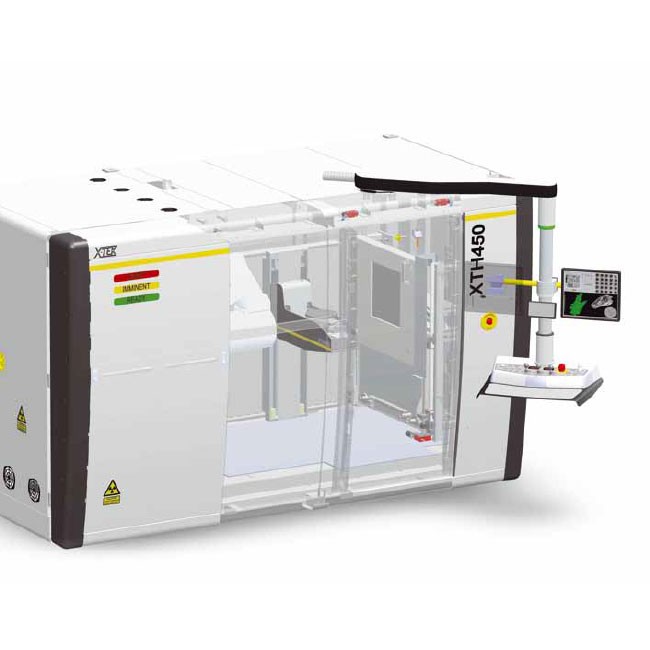

【Nikon】XT H 450
The XT H 450 system offers the necessary source power to penetrate through high density parts and generate a scatter - free CT volume with micron accuracy. The system is available with a flat panel or a proprietary Curved Linear Array (CLA) detector that optimizes the collection of the X - rays without capturing the undesired scattered X - rays.

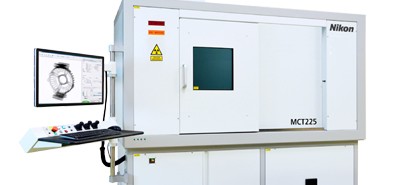

【Nikon】MCT225
量測精度保證的 X-ray 機台!Nikon MCT225 根據最新行業標準,提供適用於各種尺寸和材料密度的樣品計量 CT,無論內部和外部幾何形狀,均可在保持樣品完整性下觀察及直接測量,匯出易於理解的檢測報告,並降低開發過程的校正週期。MCT225 使用可追溯到英國國家測量研究所(NPL)的精度標準進行預校準,並使用 VDI/VDE 2630 尺寸測量計算機斷層掃描指南進行驗證。絕對精度保證測量精度,無需耗時的比較掃描或參考測量,只需將樣品放置在外殼內的旋轉台上即可進行測量,並能夠實現 MPE(SD)= 9µm +L/50。
【Techno Horizon】TI-X700i
TI-X700i 是開發用於 Flip-chip 製程中,吃錫狀況與內部缺陷的品質檢驗,這對於改進半導體封裝的高密度封裝製造流程至關重要,其最小可辨識的 Bump 大小為 7µm,為了滿足線上自動檢測(inline inspection)的需求,以檢測流程自動化、節省人工為目標,配合高精度運動控制、高速影像處理與 AI 缺陷辨識等技術,實現半導體封裝 100% 自動全檢。
