如何量測同心度？
有些模具需要量測同心度，比如鏡片的模具，來獲得同中心但不同直徑的圓其偏心的狀況。
同心度：

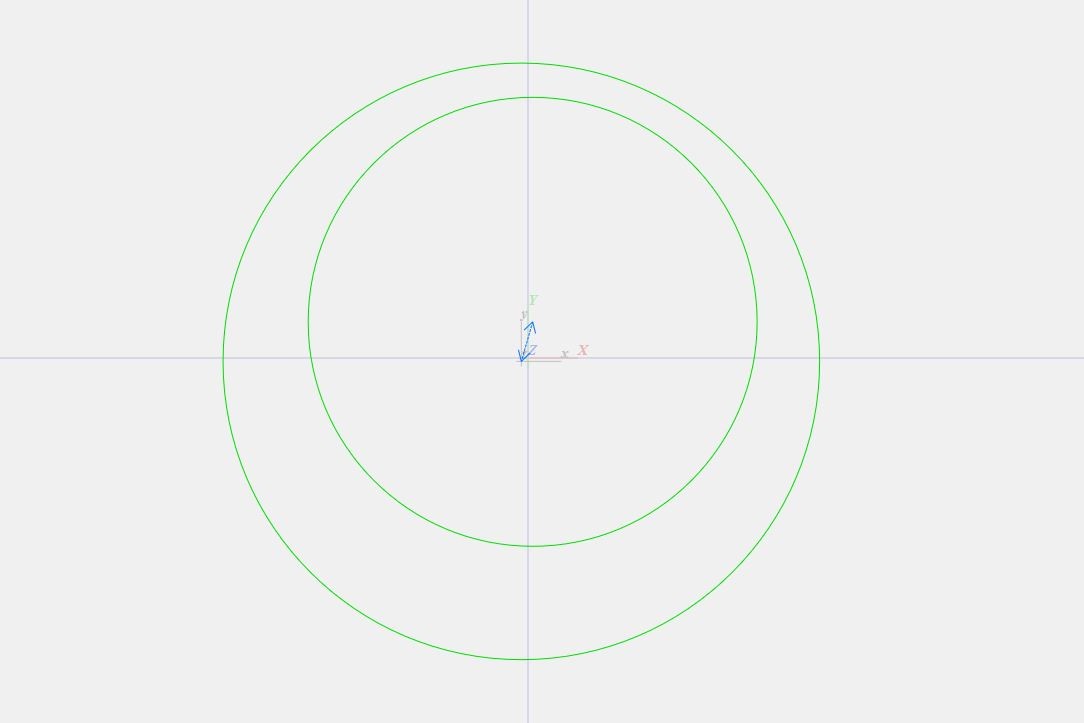

量測方法：量測 2 個圓，計算兩個圓的圓心距離 L（藍色標示處）
L（藍色標示處）X 2 即為同心度。

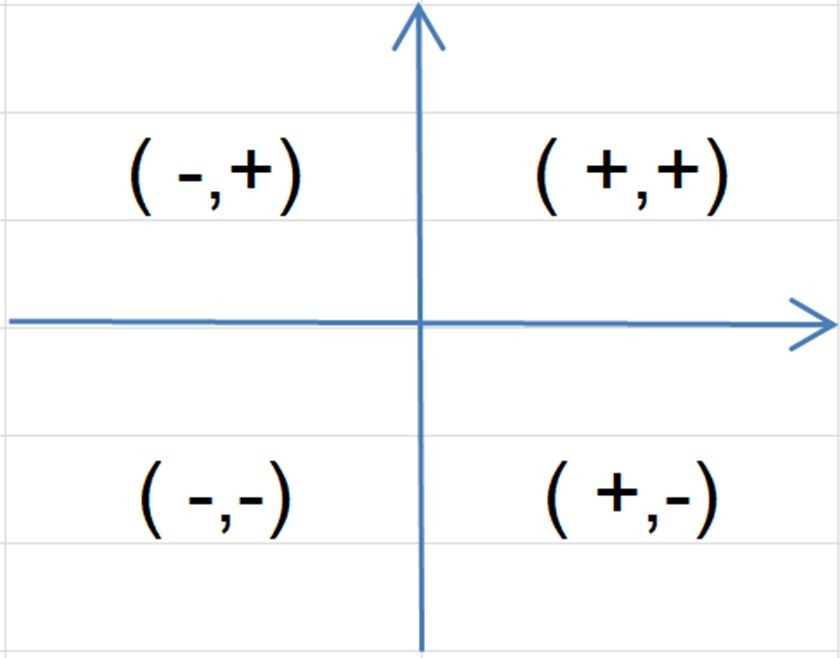

若要知道跟基準圓比,待測圓的圓心往哪個方向偏？偏多少？可以先把基準圓設為（0，0）
再量待測圓，待測圓的圓心座標（X，Y）即為答案。

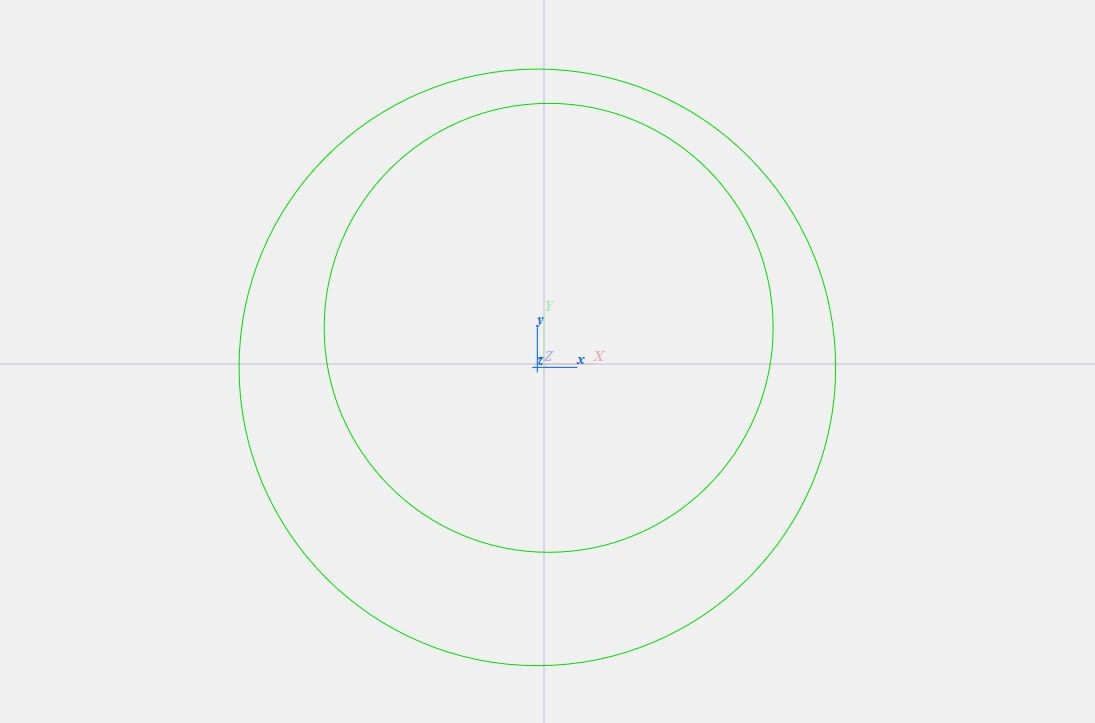

例如：
即表示待測圓圓心在基準圓的左下方。
若兩圓不在同一平面上,有高度差，可以在基準圓的位置量一平面，把該平面設為基準平面，這樣即使工件擺放傾斜，軟體會做 Z 軸補正回來了，因高度不同產生的誤差便會減少。
量測高精度同心度誤差，需要高精度且去除人為量測誤差的儀器。量測平面需要高精度且去除鏡頭景深誤差的儀器，因此 CNC 自動量測的儀器，同時搭配雷射同軸對焦機種會是最佳選擇。
國祥貿易代理的 NIKON CNC 影像量測系統 VMZ - S 系列可以提供最適合的解決方案。
 |  |
