【工業精密檢測設備】CCD 數位影像基礎原理(二)

CCD 數位影像基礎原理(二)

資料來源:https://www.microscopyu.com/digital-imaging/fundamentals-of-digital-imaging

量子效率(QE)用來定義感光元件的性能,例如底片、感光耦合元件(charge-coupled device, CCD)等,將其受光表面接收到的光子轉換電子訊號的百分比例,因此數值愈接近 100% 代表損失愈少。

以顯微鏡明視野(photopic)為參考,其 QE 峰值約為 3%(見圖 1);暗視野(scotopic)的光譜靈敏度則略高於明視野;矽光電二極體是 CCD 的基本建構單元,在整個可見光譜和近紅外線範圍內具有達 80% 的高 QE;CCD 則因除了由大量矽光電二極體組成外,表面尚有電荷傳輸通道,使一般彩色 CCD 的 QE 峰值降至約 40%;一些研究級 CCD 使用背照式架構,光會直接落在 CCD 背面的特定區域,該區域已通過蝕刻變薄至透明,在部分波段可實現 QE > 90%,但此種製作成本極高且精細,僅用於研究級和慢掃描 CCD。

【工業精密檢測設備】CCD 數位影像基礎原理(二)

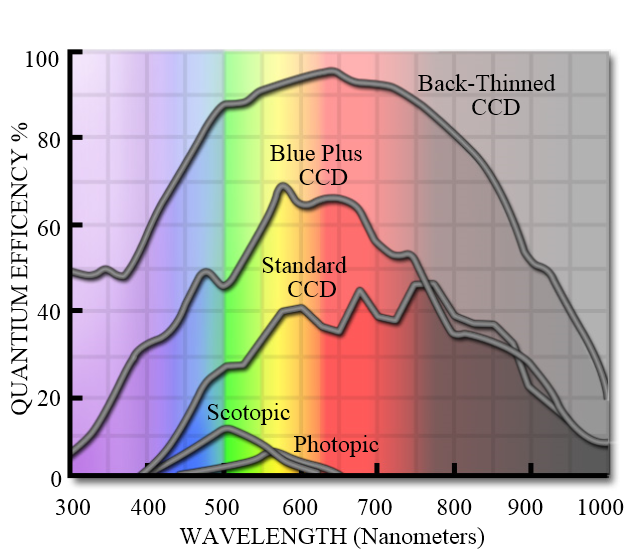

▲圖1 不同 CCD 的 QE 比較
