Nikon VMZ - S3020、S4540、S6555
Nikon VMZ - S3020、S4540、S6555
NIKON VMZ-S 採用XGA相機模組,提升其對比與清晰度,讓使用者在操作上更加的舒適便利

Nikon VMZ - S3020、S4540、S6555

VMZS3-2.png - Nikon VMZ - S3020、S4540、S6555
VMZS3-1.png - Nikon VMZ - S3020、S4540、S6555

高精準度(High Accuracy)

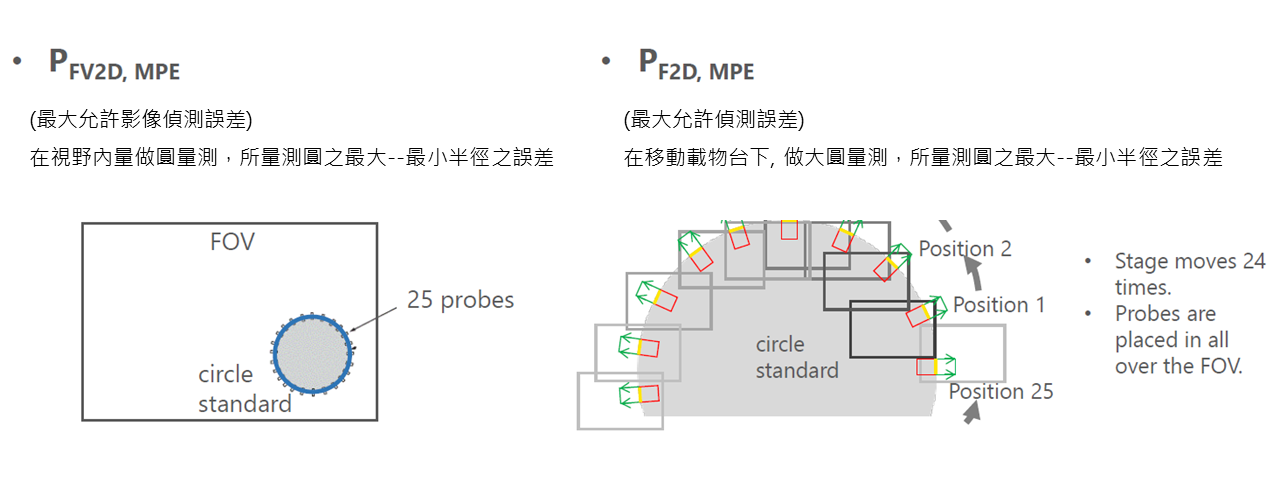

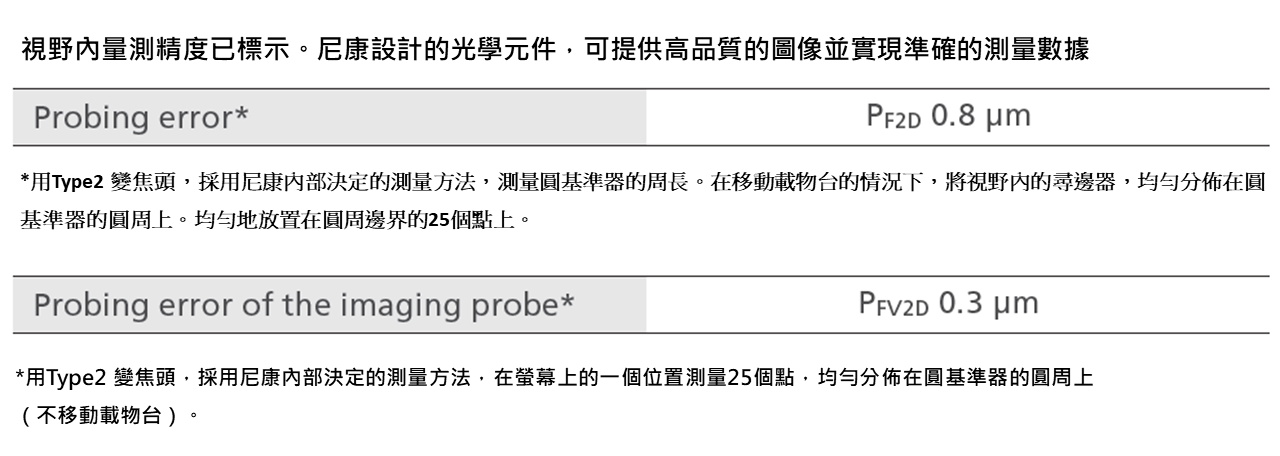

• 標示視野內精度(Specify accuracy within FOV)視野內精度有兩種標示方式

1) PFV2D,MPE : 指完全視野內量測, 載物台不移動時。
2) PF2D,MPE : 指視野內量測時,載物台有移動的情況下。
投影片1.PNG - Nikon VMZ - S3020、S4540、S6555
投影片2.PNG - Nikon VMZ - S3020、S4540、S6555
投影片3.PNG - Nikon VMZ - S3020、S4540、S6555

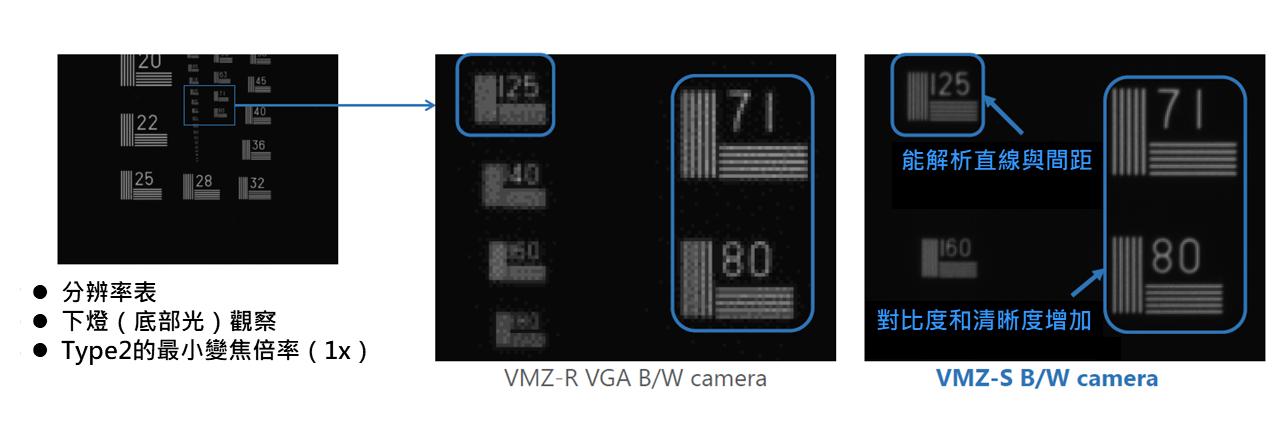

• 增強對比度和清晰度(Improved contrast and clarity)

VMZ - S 採用 XGA 相機模組,提升其對比與清晰度。
投影片4.PNG - Nikon VMZ - S3020、S4540、S6555

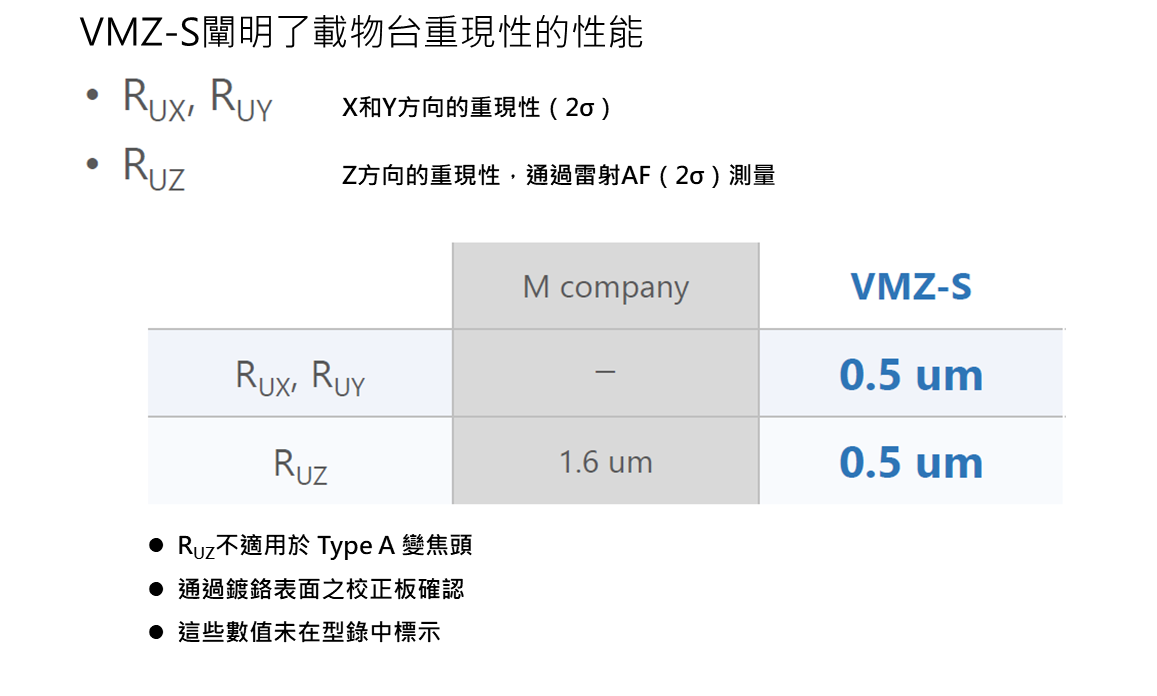

• 載物台重現性(Define the stage repeatability)

投影片5.PNG - Nikon VMZ - S3020、S4540、S6555

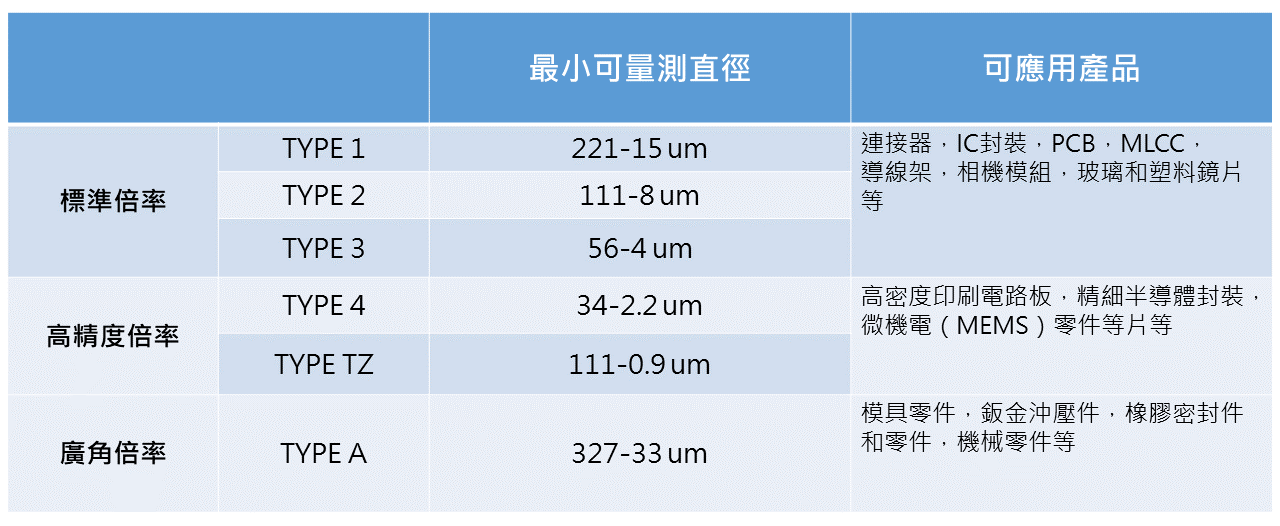

• 最小可測量直徑(Define the minimum measurable diameter)

客戶可以依照所需量測產品的大小來選擇適當的機型。
投影片6.PNG - Nikon VMZ - S3020、S4540、S6555

高適用性(High usability)

• AutoMeasure2020 提高適用性

支援量測程式自動編寫(Measurement Programing Support)目前在 Level 2,可以做簡單的自動編寫,設計者正努力往更高階設計。
VMZS3-9.png - Nikon VMZ - S3020、S4540、S6555

• 附加的新功能,可更輕鬆有效地使用

1) 多點自動對焦之提升 : 對打線線高之量測更方便有效率,只要設定起始點,然後拖拉就可完成,不論是各方向都可以。
VMZS3-10.png - Nikon VMZ - S3020、S4540、S6555VMZS3-11.png - Nikon VMZ - S3020、S4540、S6555
2) 矩形尋邊器之增加: 對 PCB,WLP,Probe Card 的使用者。
VMZS3-12.png - Nikon VMZ - S3020、S4540、S6555
3) 計數器可以有歸零功能: 提供簡易手動量測。
VMZS3-13.png - Nikon VMZ - S3020、S4540、S6555
4) 新增 EXCEL 輸出巨集功能,在用巨集做的輪廓量測比對後,也可以將結果輸出至 EXCEL。
VMZS3-14.png - Nikon VMZ - S3020、S4540、S6555

• 重新設計之操縱桿(Joystick redesigned)讓使用者在操作上更加的舒適便利

投影片7.PNG - Nikon VMZ - S3020、S4540、S6555

高速率

• 載物台移動快速(Fast stage movement)

VMZ - S 增加載物台移動加速度,以加快短距離行駛的速度。當載物台移動小於 10mm 時,VMZ - S3020、S4540、S6555 減少移動的時間是。
VMZS3-16.png - Nikon VMZ - S3020、S4540、S6555
VMZS3-17.png - Nikon VMZ - S3020、S4540、S6555

• 透過 USB3.0 快速控制(Fast control via USB3.0)

VMZ - S 採用 USB3.0 介面來加快圖像傳輸溝通和載物台控制速度。
