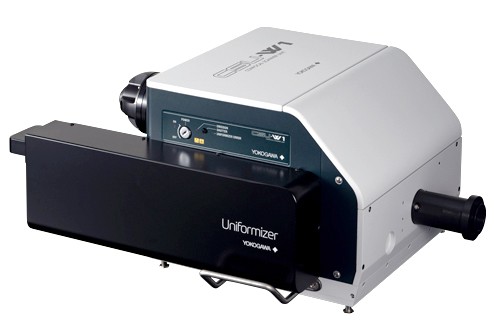

CSU - W1 Uniformizer 影像均化模組
CSU - W1 Uniformizer 影像均化模組
提升 CSU - W1 均勻照明度的最適選擇,在 CSU W1 的超廣視野 23mm 內均勻照明,可直接升級安裝於既有 CSU - W1 之上

CSU - W1 Uniformizer 影像均化模組

• 提升 CSU - W1 均勻照明度的最適選擇
• 在 CSU W1 的超廣視野 23mm 內均勻照明
• 可直接升級安裝於既有 CSU - W1 之上
• 與超解析共軛焦系統 CSU - W1 SoRa 相容

CSU - W1 Uniformizer 影像均化模組
CSU - W1 Uniformizer 影像均化模組

均勻照射的原理

CSU - W1 Uniformizer 影像均化模組

• 由光纖發出的高斯光束透過 Collimator lens(1)後轉換為平行光。
• 此平行光被 1st square microlens array(2)分成多個方形光。
• 被分離的多個方形光束通過 2nd square microlens array(3)和Fourier lens(4)後再疊加(5)透過疊加不同的亮度分佈,即可獲得均勻化的亮度。
• 透過疊加光,甚至可更有效地使用雷射以符合 CSU - W1 寬廣的 23mm 視野範圍。

產品規格

CSU - W1 Uniformizer 影像均化模組
