Nikon iNEXIV VMA 2520
iNEXIV VMA 2520 是 Nikon 特別為立體工件所開發的全新機種，其精巧輕盈的設計卻可提供 200mm 的 Z 軸行程與 73.5mm 的工作距離，對於機械零組件、塑膠射出零件、金屬沖壓件、電子構件、模具與醫療器材等各類產品的 Z 軸尺寸量測更為便利。
標準 10 倍變焦光學系統可在高倍率時提供絕佳的解析度，低倍率時提供寬廣的影像視野， 同時滿足工業產品多樣的影像觀察需求。
所採用低變形光學系統與高亮度的白光 LED 光源，有效地強化影像對比，即使是多彩的工件也能確保其量測再現性，並提升量測作業的效率。
使 3D 工件的量測作業更加精確、簡便
NEXIV VMA 2520 為 Nikon 以最先進數位科技所開發出的高效能自動量測系統，以提升 3D 產品更簡便、精確的量測作業為設計理念。
精巧、輕盈的機身設計
NEXIV VMA 2520 精巧、輕盈的機身可置放於工作檯上，有效節省作業空間。本體尺寸為 565mm W x 690mm D x 740mm H ，重量僅有 72kg ；但仍可提供 X 250mm x Y 200mm x Z 200mm 的量測行程。
更充裕的工作距離
新開發的光學系統其特色為在各倍率下可提供 73.5mm 的超長工作距離，即使在高倍率時仍有充裕的 Z 軸量測空間。
高速度、高精度的雷射自動對焦系統
除了標準的影像對焦，可選配雷射自動對焦系統，以進行更高速的對焦與多樣的 Z 軸量測。 * 選配雷射對焦系統工作距離為 63mm 。

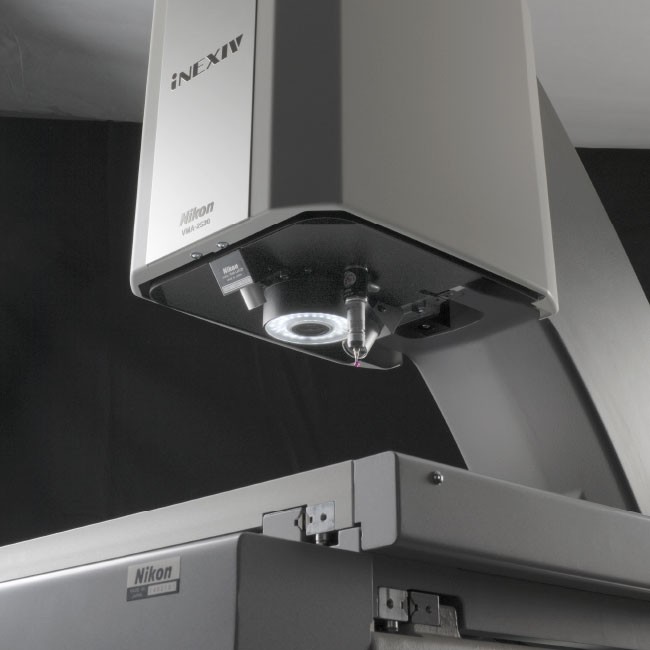

可搭配接觸式測頭
NEXIV VMA 2520 可與 Renishaw R TP20 接觸式測頭搭配使用，使量測 3D 工件更為便利 。
功能強大的 VMA Automeasure 軟體
專為 VMA 2520 新開發的全方位量測軟體，提供多樣的功能，輕鬆帶領您從基礎設定、程式編輯、量測執行到數據分析的執行。
規格諸元表
機型 | VMA-2520 | |
行程 (mm) | X × Y × Z | 250 × 200 × 200 |
最小讀值 (μm) | 0.1 | |
最大承重 (kg) | 15 | |
量測精度 (μm) | XY MPE E1 | 2 + 8L /1000 |
XY MPE E2 | 3 + 8L /1000 | |
Z MPE E1 | 3 + L/50 | |
攝影機 | 1/3-in. 3CCD (progresssive scan) | |
工作距離 (mm) | 73.5 ( 63mm with LAF.) | |
光學倍率 | 0.35X ~ 35X | |
總和倍率 | 12X ~ 120X (with 17" monitor at SXGA resolution) | |
視野尺寸 (mm) | 13.3 X 10 ~ 1.33 X 1 | |
影像解析度 | 640 X 480 pixels | |
自動對焦方式 | 影像對焦和雷射對焦 ( 選配 ) | |
接觸式測頭 | Renishaw R TP200/TP20 ( 選配 ) | |
光源種類 | LED 底部光、表面光、 8 向環型光 | |
電源 | AC100 ~ 240V, 50/60Hz | |
電力消耗 | Max. 5A | |
作業環境 | 溫度 | 10 ~ 35 ℃ |
溼度 | < 70 ％ | |
外觀尺寸與重量 (W x D x H) mm | 僅主體 | 565 × 690 × 740 約 72kg |
控制箱 | 145 × 400 × 390 約 13kg | |
防震桌 ( 選配 ) | 600 × 700 × 825 約 38kg | |
