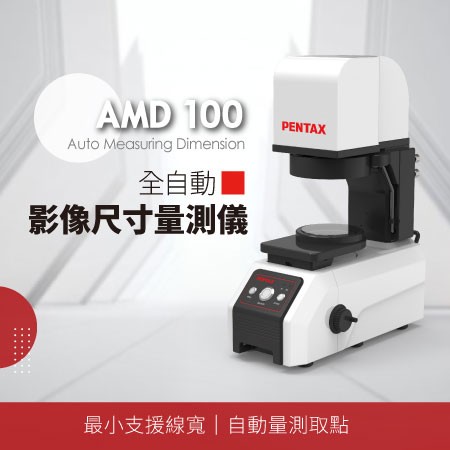

PENTAX AMD 100 全自動影像尺寸量測儀
PENTAX AMD 100 全自動影像尺寸量測儀
AMD 瞬檢機系列採用雙遠心光學鏡頭,結合高精度圖像分析演算法,並融入一鍵瞬檢原理。在 CNC 模式下,放置工件後,只需按一下啟動鍵,即可快速完成全尺寸測量和評估,所以也叫一鍵式測量儀。

PENTAX AMD 100 全自動影像尺寸量測儀

簡潔高效智能

PENTAX AMD 100 全自動影像尺寸量測儀

▪ 固定載台式,一鍵量測儀

▪ Z 軸調整系統

行程 35mm

▪ 雙遠心光學鏡頭

具有高景深、高解析度趨近零畸變

▪ 智能程控照明系統

由四分割落射程式控制照明系統和遠心透射程式控制照明系統組成

▪ 載物台

▪ 一鍵啟動按鈕

CNC 模式下,只需按下此鍵,完成影像尺寸的測量與評估

▪ 最小支援線寬

▪ 自動量測取點功能

▪ 景深(工件焦深)實測約30mm

▪ 自訂公司 Logo 產出報表

非接觸式高度量測功能

搭載光學非接觸式測頭,在 CNC 模式下,瞬檢機可一鍵自動完成工件的 2D 平面尺寸、高度尺寸、平面度等參數的精密快速量測即一鍵式 2.5D 量測。

PENTAX AMD 100 全自動影像尺寸量測儀
▲檢測工件
PENTAX AMD 100 全自動影像尺寸量測儀
▲2.5D 測量

CAD 導入模板

CAD 導入以 DXF 格式為基礎,通過讀取測量所需的尺寸特徵等數據信息,即使待測工件不在身邊,也可實現 CNC 量測模板的輕鬆製作。

PENTAX AMD 100 全自動影像尺寸量測儀
▲DXF 圖面導入
PENTAX AMD 100 全自動影像尺寸量測儀
▲編輯測量模板

解決傳統測量儀器難題

傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等,在測量時面臨諸多問題,如:測量物件的定位、原點定位費時、批量測量操作時間長、不同測量人員導致測量結果不同、資料統計管理繁雜等。

▪ 傳統測量儀器

測量效率低

→測量物件與原點定位耗費工時。
→測量部位或數量越多,測量時間越長。
→長時間測量對操作員造成疲勞降低效率。

結果有偏差

→對焦位置不同導致測量結果不同。
→使用方法不同導致測量結果不同。
→測量位置的選擇,所得結果因人而異。

操作難掌握

→學會操作需要很長時間。
→非熟練者無法正確的測量。
→虛擬線、虛擬點的測量需要專業知識。

▪ AMD 系列一鍵量測儀

快速高效

→可任意擺放產品,無需夾具定位最多可同時測量。
→512個部位CNC模式下可快速精確地進行批量測量。

準確一致

→只需一鍵,任何人都能輕鬆獲得準確一致的結果。
→自動對焦,焦距不會因不同人員辨識而造成偏差。
→自動識別測量部位,每次都能獲得統一穩定的測量結果。

簡單輕鬆

→任何人都能很快上手,無需複雜培訓。
→簡潔的操作介面,任何人都能輕鬆正確的測量。
→虛擬線、虛擬點的測量也能簡單設定。

便捷的操作流程

步驟一:載入模組

CNC 程式範本並支援 DXF 導入

步驟二:放置工件

無需定位可任意擺放

步驟三:一鍵測量

按下 Measure 鍵或敲下空白鍵

PENTAX AMD 100 全自動影像尺寸量測儀

高效的量測過程

PENTAX AMD 100 全自動影像尺寸量測儀

AMD 系列瞬檢機採用了雙遠心光學鏡頭,該鏡頭具有高景深、大視野等特點。

▪ 高景深

放寬對焦精細度的要求,在景深範圍內都可準確測量,無需耗時於對焦過程。

▪ 大視野

無需耗時移動拼接,數秒即可完成視野內所有尺寸的測量。

▪ 一次可同時測量高達 1024 個特徵

▪ 一次可同時測量多達 100 個工件

▪ 一鍵後,僅需 3 秒左右完成測量

智慧消除人為誤差

傳統尺寸量測儀的焦距調整、測量位置或點的選取、邊緣的對齊或選取等操作,會因人而異,由此產生不可避免的人為誤差,透過 AMD 系列瞬檢機可有效改善,提升檢測良率。

PENTAX AMD 100 全自動影像尺寸量測儀
PENTAX AMD 100 全自動影像尺寸量測儀
PENTAX AMD 100 全自動影像尺寸量測儀
▲無須定位
PENTAX AMD 100 全自動影像尺寸量測儀
PENTAX AMD 100 全自動影像尺寸量測儀
▲自動提取邊緣

採用高景深專用雙遠心鏡頭

一般光學鏡頭

PENTAX AMD 100 全自動影像尺寸量測儀

專用雙遠新鏡頭

PENTAX AMD 100 全自動影像尺寸量測儀

▪ 即使有段差,焦點仍然清晰

測量時無需進行嚴格的焦點調節即可進行正確的測量。

PENTAX AMD 100 全自動影像尺寸量測儀
PENTAX AMD 100 全自動影像尺寸量測儀

▪ 即使有段差,大小始終如一

測量時無需擔心測量物件的凹凸不平。

PENTAX AMD 100 全自動影像尺寸量測儀
PENTAX AMD 100 全自動影像尺寸量測儀

▪ 全視野範圍內圖像零畸變

採用高景深專用雙遠心鏡頭,全視野內圖像近乎零畸變。

PENTAX AMD 100 全自動影像尺寸量測儀
PENTAX AMD 100 全自動影像尺寸量測儀

▪ 自動識別邊緣並進行次像素處理

採用高階插值、數值擬合等高精度演算法,對邊緣進行次像素處理。

AMD 3020 / 100 規格表

PENTAX AMD 100 全自動影像尺寸量測儀
